Hướng dẫn đấu nối, lắp đặt và sử dụng LS-3010-AS

Nguồn: Hướng dẫn đấu nối, lắp đặt và

Hướng dẫn đấu nối, lắp đặt và sử dụng LS-3010-AS và một số lưu ý cho kỹ thuật viên

Trong một dự án, chúng ta cần một thiết bị giám sát loa liên tục và báo trạng thái để nhân viên vận hành biết, khắc phục kịp thời thì LS-3010-AS chính là lựa chọn. Với LS-3010-AS bạn có thể

  • Phát hiện lỗi đường dây loa trong một vùng loa riêng lẻ. Bình thường (Led màu xanh), hở (Led màu cam), ngắn mạch (Led màu đỏ)

  • Có khả năng lập lịch biểu kiểm tra đường dây loa ở khoảng thời gian 1 phút, 1 giờ, 12 giờ và 24 giờ

  • Đèn kiểm tra với còi báo

  • Tách riêng đường dây loa bị ngắn mạch.

  • LS-3010-AS không chỉ sử dụng cùng với vệ Fv-200 mà còn sử dụng chung với các tăng âm khác.

Lưu ý: Để tránh mua phải hàng giả, bạn nên vào đúng website bán hàng chính hãng tại https://toavietnam.net/ (0944750037) để được tư vẫn miễn phí và đảm bảo đầy đủ CO/CQ từ hãng TOA.

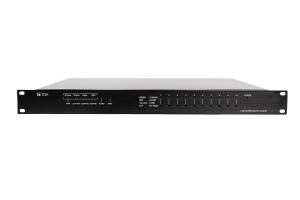

*MÔ TẢ THIẾT BỊ

mat-truoc-LS-3010-AS

(1): Chọn chế độ thời gian kiểm tra

(2): Kiểm tra trạng thái của các đèn

(3): Kiểm tra thông số trở kháng đường dây

(4): Đo lường trở kháng đường dây - sau khi lắp đặt cần đo thông số trở kháng đường dây để lưu lại thông số

(5): Còi báo - Tắt

(6): Reset thiết bị

(7): Nút điều khiển và báo trạng tháo ngõ ra: Màu xanh (bình thường), Đỏ (ngắn mạch), Cam (hở mạch), Không sáng (Bỏ qua chế độ)

(8): Đèn báo nguồn

mat-sau-LS-3010-AS

(9): Nguồn 24V DC

(10): Ngõ vào cho tăng âm

(11): Ngõ ra tới loa

(12): Ngõ ra báo trạng thái lỗi đường dây

*SƠ ĐỒ ĐẤU NỐI

  • Sơ đồ kết nối thông thường, khi hệ thống không sử dụng chiết áp điều chỉnh âm lượng

ke-noi-LS-3010-AS


  • Khi LS-3010-AS kết nối với chiết áp 4 dây

LS-3010-AS-ket-noi-khi-co-chiet-ap

Để biết thêm về cách đấu chiết áp, vui lòng tham khảo thêm bài viết:

Để biết thêm chi tiết:
