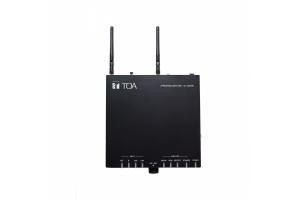

VA-120DPB-AS là dòng amply, tăng âm mới nhất của TOA hỗ trợ kết nối bluetooth, wifi, livestream... và để kết nối được thiết bị này, chúng ta cần chú ý

Các phím, nút và cổng chức năng trên VA-120DPB-AS

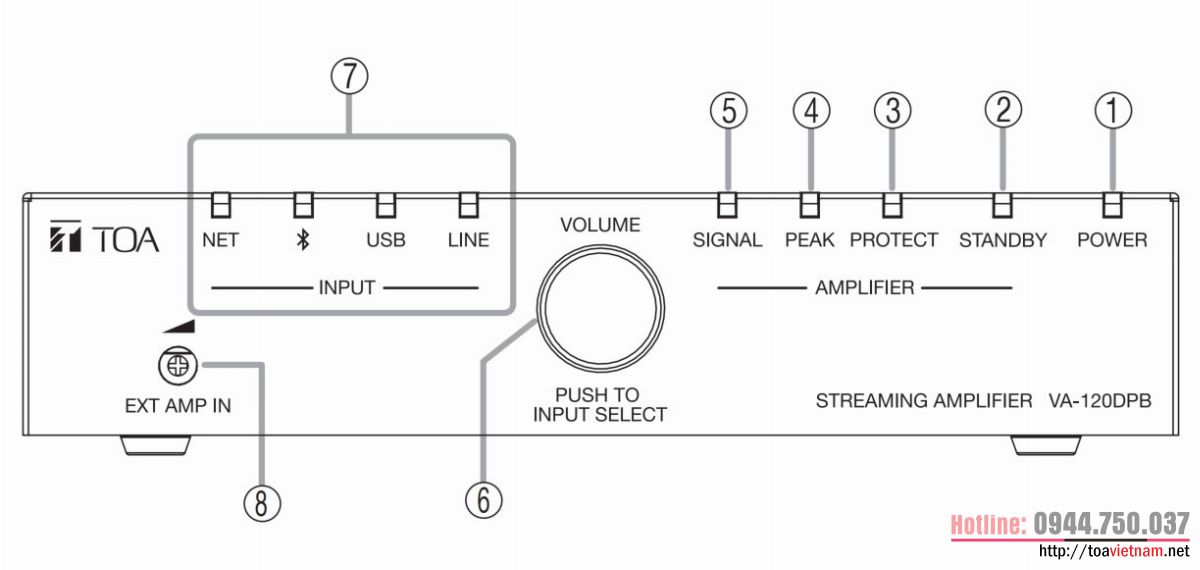

Mặt trước của VA-120DPB-AS

• 1. Chỉ báo nguồn (Xanh lá)Sáng khi nguồn được BẬT và TẮT khi ngắt nguồn.

• 2. Chỉ báo trạng thái chờ của tăng âm (Cam)Sáng khi tăng âm tích hợp đang ở chế độ chờ (standby). Tăng âm tích hợp sẽ tự động chuyển sang chế độ chờ nếu không có tín hiệu âm thanh đầu vào trong khoảng 20 phút. Thiết bị sẽ tự động hoạt động trở lại từ chế độ chờ khi có tín hiệu âm thanh đầu vào.

• 3. Chỉ báo bảo vệ tăng âm (Đỏ)Sáng khi mạch bảo vệ nội bộ đang hoạt động.

• 4. Chỉ báo đỉnh (Peak) của tăng âm (Đỏ)Sáng khi tín hiệu đầu ra từ trạm đấu loa (14) đạt mức đỉnh; điều này cho biết âm thanh đang bị méo (vỡ tiếng). Trong trường hợp này, hãy điều chỉnh các núm kiểm soát âm lượng đầu vào để giảm mức đầu ra.

• 5. Chỉ báo tín hiệu tăng âm (Xanh lá)Sáng để biểu thị sự hiện diện của tín hiệu đầu vào.

• 6. Bộ chọn chế độ đầu vào Streaming tích hợp điều chỉnh âm lượng

• Nhấn ngắn một lần: Để chuyển đổi chế độ đầu vào streaming.

• Nhấn giữ: Để ngắt kết nối Wi-Fi hoặc Bluetooth hiện tại khi đang ở chế độ đầu vào tương ứng.

• Xoay núm theo chiều kim đồng hồ: Để tăng mức tín hiệu đầu vào và ngược chiều kim đồng hồ để giảm mức tín hiệu đầu vào của nguồn phát streaming.

• Lưu ý: Bộ chọn chế độ Streaming và điều chỉnh âm lượng này được đồng bộ hóa với trình điều khiển trên ứng dụng 4STREAM.

• 7. Chỉ báo chế độ đầu vào (Xanh lá)Đèn chỉ báo tương ứng với nguồn đầu vào đã chọn và trạng thái hoạt động của thiết bị. (*) Xem bảng dưới đây để biết thêm chi tiết.

• 8. Chiết áp điều chỉnh âm lượng đầu vào tăng âm ngoàiĐiều chỉnh mức âm lượng của đầu vào tăng âm ngoài (13). Xoay chiết áp theo chiều kim đồng hồ để tăng âm lượng và ngược chiều kim đồng hồ để giảm âm lượng. Xoay hết cỡ ngược chiều kim đồng hồ sẽ ngắt tiếng (mute) nguồn âm thanh từ đầu vào tăng âm ngoài.

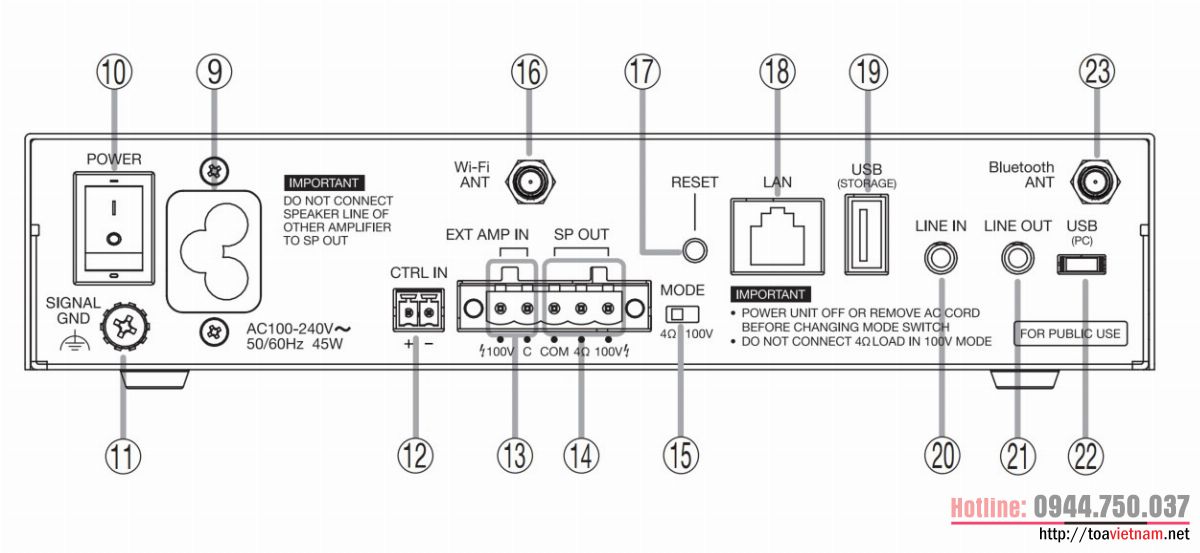

Mặt sau của VA-120DPB-AS

• 9. Đầu vào AC

• Kết nối dây nguồn đi kèm vào ổ cắm này.

• Thận trọng: Luôn sử dụng dây nguồn đi kèm thiết bị. Việc sử dụng dây nguồn khác có thể gây điện giật.

• 10. Công tắc nguồn

• Gạt công tắc sang vị trí BẬT ( I ) để cấp nguồn và vị trí TẮT ( O ) để ngắt nguồn.

• 11. Trạm tiếp địa chức năng

• Tiếng nhiễu có thể phát sinh khi kết nối các thiết bị ngoại vi. Trong trường hợp đó, hãy nối trạm này với trạm tiếp địa chức năng của thiết bị ngoại vi để giảm nhiễu. Lưu ý: Đây không phải tiếp địa bảo vệ.

• 12. Cổng đầu vào điều khiển (Control input)

• Trạm đấu dây có thể tháo rời (3.81 mm, 2 chân) dùng để nhận tín hiệu điều khiển phát ưu tiên. Chế độ phát ưu tiên (Priority broadcast) sẽ được kích hoạt khi cổng này ở trạng thái đóng mạch (closed).

• 13. Đầu vào tăng âm ngoài

• Dùng để kết nối với đầu ra loa đường dây 100 V của tăng âm ngoài. Âm lượng đầu vào này có thể thay đổi bằng núm điều chỉnh (8).

• 14. Trạm đầu ra loa

• Trạm đấu dây có thể tháo rời (5.00 mm, 5 chân).

• Công suất định mức: 120 W.

• Trở kháng thấp: 4 – 16Ω

• Trở kháng cao (đường dây 100 V): 83Ω

Lưu ý quan trọng: Không bao giờ sử dụng đồng thời trạm trở kháng thấp và trở kháng cao vì có thể gây hỏng thiết bị.

• 15. Công tắc cài đặt trở kháng

• Dùng để chuyển đổi trở kháng đầu ra loa giữa mức Cao (100 V) và Thấp (4 $Omega$). Chỉ nên thay đổi cài đặt này khi thiết bị đã được TẮT nguồn.

• 16. Cổng anten Wi-Fi

• Kết nối anten đi kèm để thu tín hiệu mạng không dây.

• 17. Nút Reset

• Nhấn ngắn 1 lần: Chuyển chế độ đầu vào streaming hoặc bật chức năng streaming.

• Nhấn ngắn 2 lần: Thiết lập lại (Reset) cài đặt Wi-Fi hoặc Bluetooth.

• Nhấn ngắn 3 lần: Khôi phục cài đặt gốc (Factory reset).

• Nhấn giữ (trên 5 giây): Tắt chức năng streaming.

• 18. Cổng kết nối mạng (LAN)

• Cổng RJ45 cho kết nối mạng có dây. Nên dùng kết nối dây để đảm bảo ổn định khi phát nội dung độ phân giải cao.

• 19. Cổng USB (STORAGE)

• Cổng USB 2.0 loại A để kết nối thiết bị lưu trữ (ổ cứng, USB flash). Hỗ trợ dung lượng tối đa 32 GB, định dạng FAT32.

• 20. Jack đầu vào Line (Line input)

• Jack stereo mini Φ3.5 mm dùng cho tín hiệu âm thanh từ thiết bị ngoại vi.

• 21. Jack đầu ra Line (Line output)

• Jack stereo mini Φ3.5 mm xuất tín hiệu streaming sau khi đã qua bộ điều chỉnh âm lượng (6).

• 22. Cổng USB (PC)

• Cổng Micro-USB để kết nối với máy tính. Máy tính sẽ tự động nhận diện thiết bị như một card âm thanh USB.

• 23. Cổng anten Bluetooth

• Kết nối anten đi kèm để thu tín hiệu Bluetooth.

Cách lắp đặt VA-120DPB-AS

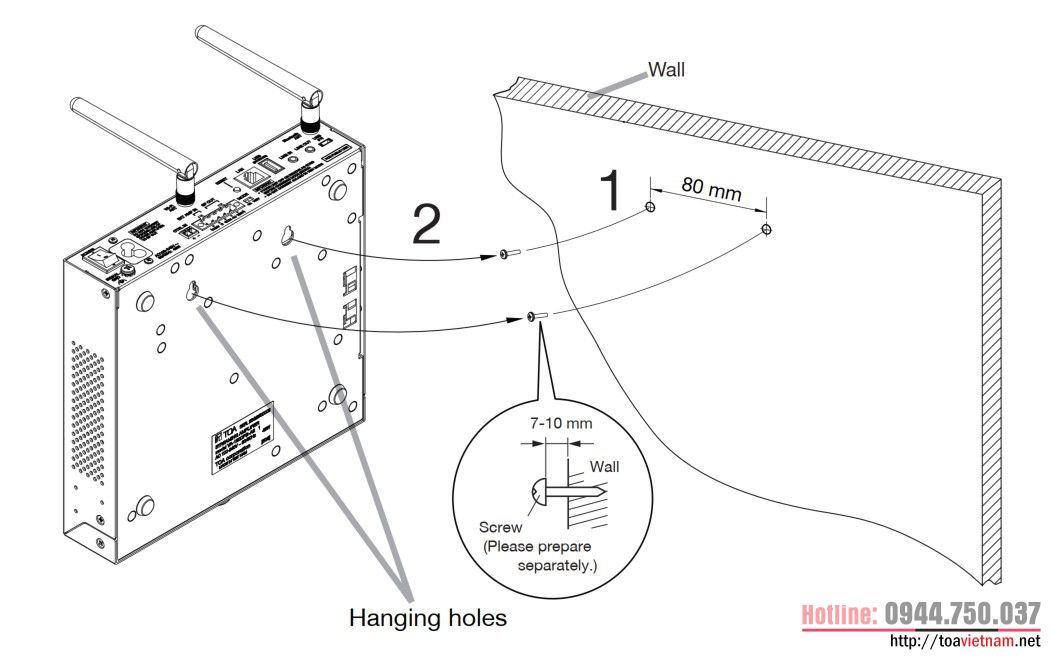

Lắp VA-120DPB-AS trực tiếp vào tường

Về cơ bản, chúng ta chỉ cần khoan 2 lỗ bằng ốc vít và treo như hình bên dưới

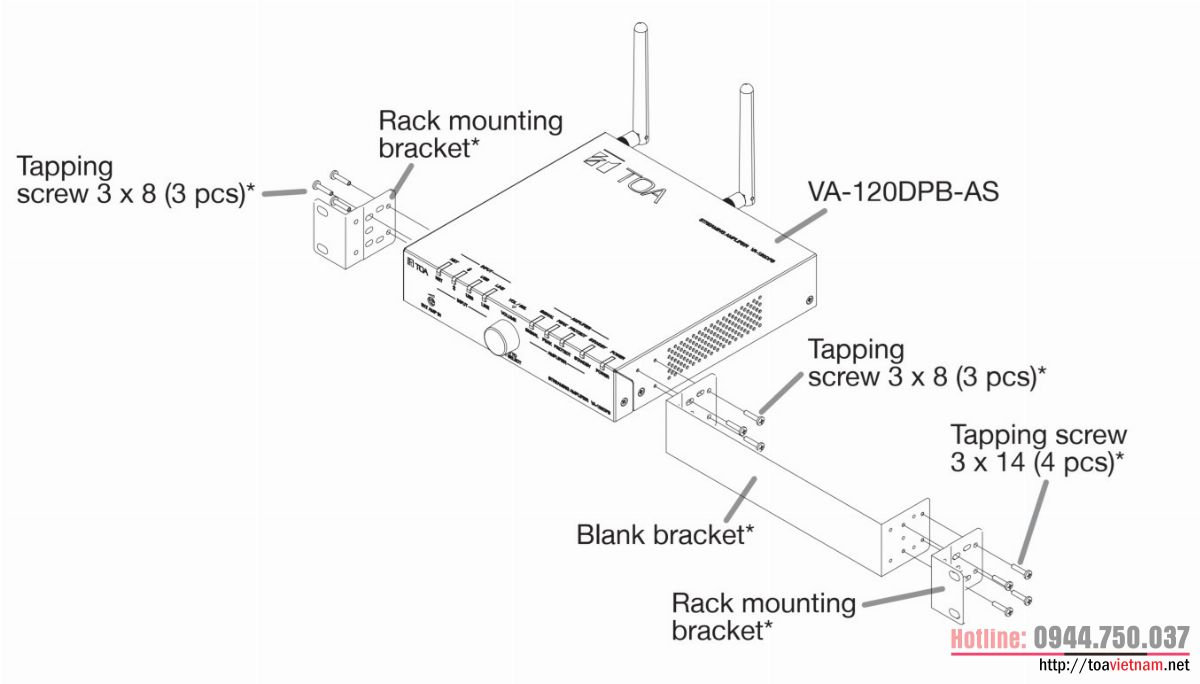

Lắp VA-120DPB-AS lên tủ Rack

Khi lắp tủ Rack, chúng ta cần phải mua thêm tai gắn MB-15B-BK và lắp đặt như hình bên dưới

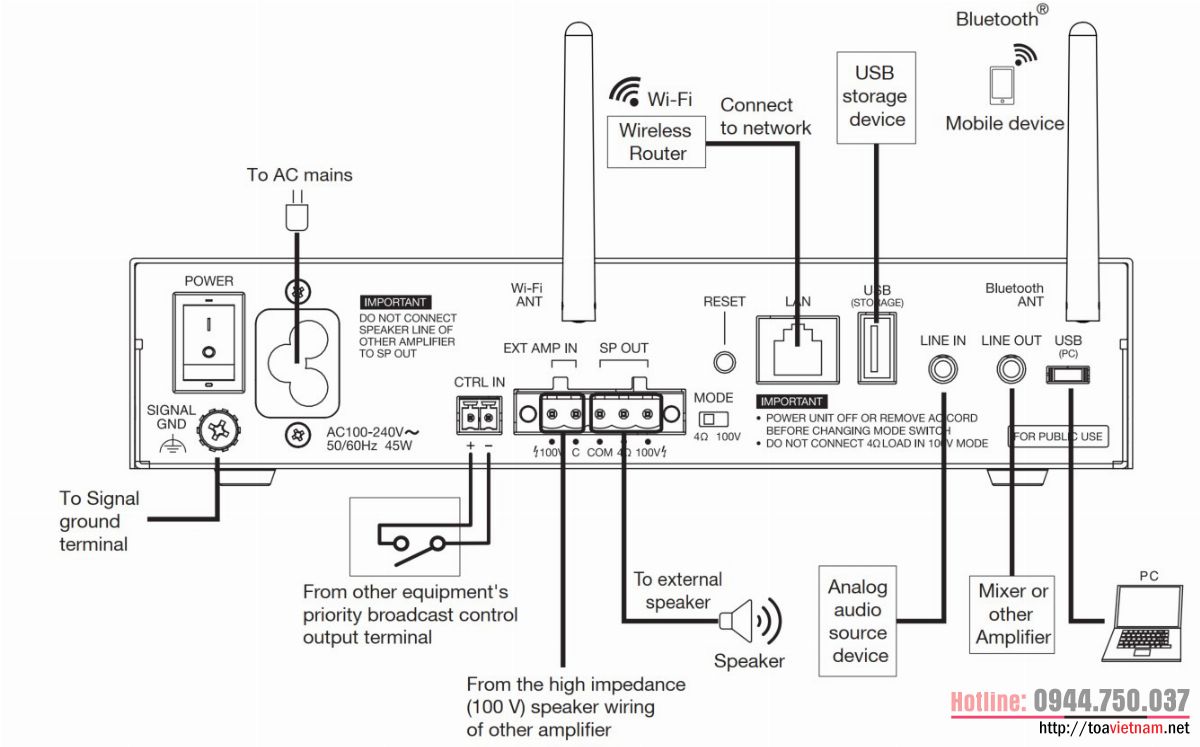

Sơ đồ kết nối Tăng âm phát nhạc trực tuyến TOA VA-120DPB-AS

Chi tiết vui lòng xem trong hướng dẫn sử dụng có tại: https://toavietnam.net/857-tang-am-phat-nhac-truc-tuyen-toa-va-120dpb-as.html
