Kiểm tra đáp tuyến tần số cho loa là quy trình kiểm tra, đánh giá khả năng tái tạo âm thanh của loa với toàn bộ dải tần âm thanh. Phương pháp kiểm tra này nhằm xác định xem loa phát ra âm thanh quá to, quá nhỏ hay đạt mức chuẩn ở từng dải âm cụ thể.

Trong kỹ thuật âm thanh, đây là thông số cực kỳ quan trọng vì nó ảnh hưởng trực tiếp đến độ trung thực của âm thanh, độ rõ của giọng nói và sự đồng nhất giữa các thiết bị trong cùng một hệ thống.

Kết quả thường được biểu diễn dưới dạng biểu đồ so sánh mức áp suất âm thanh (Decibels - dB) với tần số (Hertz - Hz). Dựa vào biểu đồ này, các kỹ sư có thể đánh giá loa có hoạt động đúng thiết kế và tái tạo đầy đủ các dải âm cần thiết hay không.

Tiêu chuẩn kỹ thuật kiểm tra đáp tuyến tần số loa

Việc đo lường đáp tuyến tần số phải tuân thủ các tiêu chuẩn quốc tế để đảm bảo tính khách quan:

• Tiêu chuẩn IEC 60268-5: Quy định chi tiết các đặc tính đáp tuyến tần số cần đo lường, đồng thời thiết lập các điều kiện đo chuẩn như: môi trường thử nghiệm, vị trí đặt micro, trục tham chiếu và điều kiện tín hiệu thử nghiệm.

• Tiêu chuẩn AES2: Tiêu chuẩn dành cho các thành phần loa chuyên nghiệp, đảm bảo các thông số kỹ thuật đồng nhất trong ngành âm thanh biểu diễn.

Phương pháp thực hiện kiểm tra đáp tuyến tần số loa

Một bài kiểm tra đáp tuyến tần số tiêu chuẩn thường được thực hiện trong phòng không vang (anechoic), phòng bán vang (semi-anechoic) hoặc môi trường âm học được kiểm soát.

Quy trình thực hiện được thực hiện theo các bước sau

• Loa được cấp một tín hiệu quét (sweep) hoặc tín hiệu thử nghiệm đặc dụng.

• Micro đo lường (measurement microphone) sẽ thu lại âm thanh đầu ra trên trục tham chiếu.

• Kết quả thu được là một đường cong đáp tuyến tần số (frequency response curve) hiển thị mức áp suất âm thanh (SPL) tương ứng với từng tần số.

Trong sản xuất công nghiệp, các nhà máy còn áp dụng quy trình kiểm tra nhanh ở cuối dây chuyền (end-of-line) để đảm bảo mọi sản phẩm đều nằm trong ngưỡng sai số (tolerance window) cho phép.

Thiết bị kiểm tra đáp tuyến tần số loa

Để có kết quả đo chính xác cho các hệ thống như loa cột, loa âm trần hay các dòng Amply số, cần các thiết bị sau:

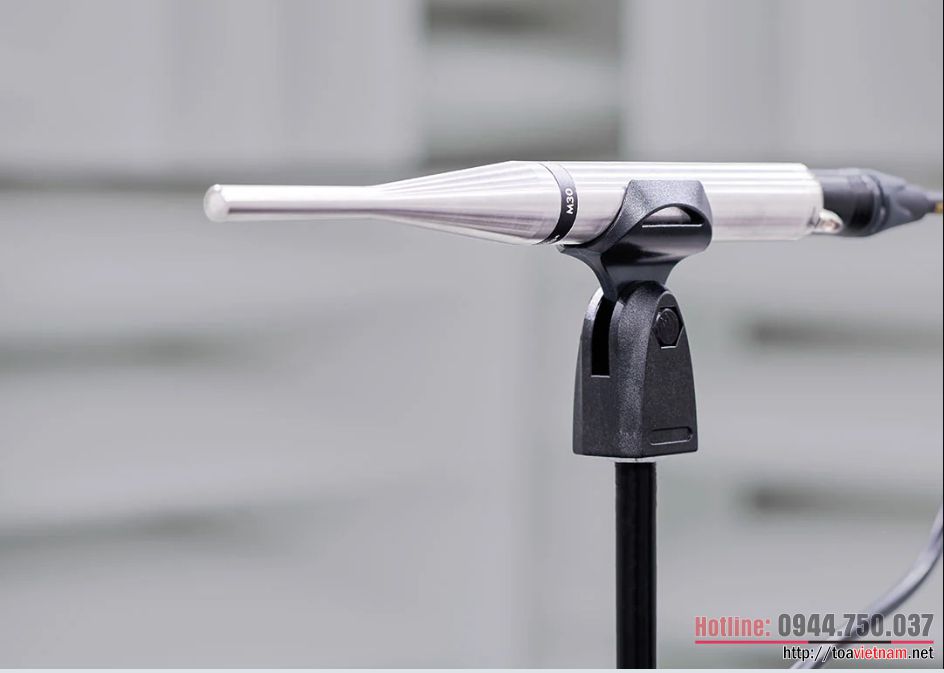

• Micro đo lường (Measurement Microphone): Thu lại chính xác đầu ra âm học của loa.

• Máy phân tích âm thanh hoặc Audio Interface: Phát tín hiệu quét và ghi lại phản hồi từ micro.

• Amply công suất (Power Amplifier): Khuếch đại tín hiệu để vận hành loa ở mức kiểm soát trong khi đo.

• Phần mềm đo lường (Measurement Software): Xử lý dữ liệu để tạo biểu đồ đường cong đáp tuyến và phân tích SPL.

• Thiết bị hiệu chuẩn micro (Microphone Calibrator): Hiệu chỉnh micro trước khi đo để đảm bảo tính chính xác tuyệt đối của kết quả.
