FV-208EV-AS bộ kết nối với hệ thống PCCC và phát tin nhắn khẩn cấp trong hệ thống âm thanh thông báo FV-200. Đây là sản phẩm mới, thay thế cho bộ FV-200EV-AS rtuwowcs đó nhưng có nhiều đặc điểm nổi bật hơn như:

• FV-208EV-AS được cài đặt sẵn tin nhắn khẩn cấp khi xuất xưởng.

• Số lượng bản tin tăng lên 8: bao gồm Alert, Evacuation, False, Safe Stay, Emer.Stby, PA Test, FA Test, Siren - Và có đầu vào điều khiển để bật riêng từng bản tin, và đầu ra báo trạng thái bản tin đã bật

• 8 ngõ vào điều khiển để kích hoạt phát sóng khẩn cấp.

• 8 ngõ ra điều khiển có thể lập trình.

• Cổng USB để truy cập tin nhắn tích hợp dưới dạng ổ đĩa FAT lưu trữ khối (không cần ổ đĩa cài đặt).

• Hỗ trợ tệp MP3 (tốc độ bit lên đến 320 kbps).

• Có bộ nhớ trong 128MB.

• Khe cắm thẻ SD cho tin nhắn khẩn cấp thay thế.

Các phím, nút, cổng chức năng trên bộ phát tin nhắn khẩn cấp FV-208EV-AS

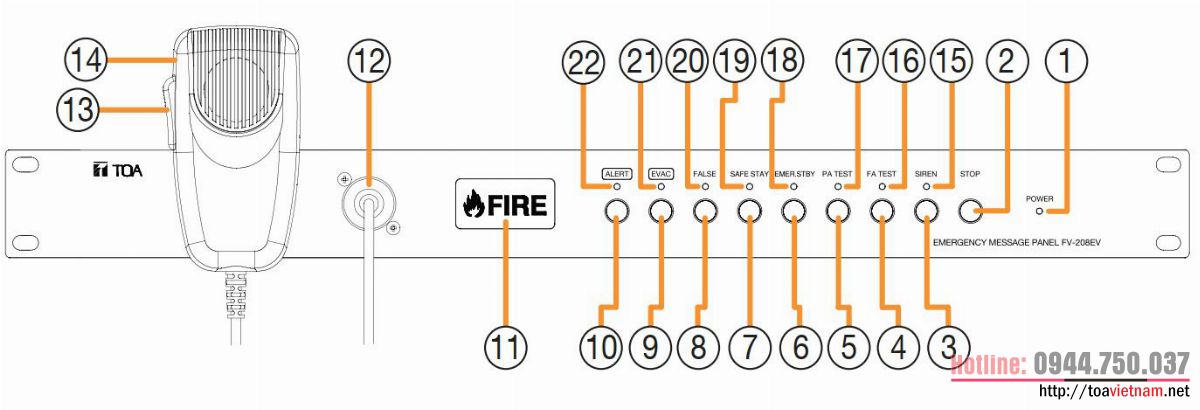

Mặt trước của FV-208EV-AS

• 1. Đèn báo nguồn: Sáng khi có nguồn điện và FV-208EV-AS đã sẵn sàng hoạt động.

• 2. Nút thông báo dừng: Khi xác nhận rằng đám cháy đã được dập tắt hoặc các tình huống khẩn cấp khác đã trở lại bình thường, hãy nhấn nút này để chấm dứt phát sóng khẩn cấp sau khi thiết lập lại hệ thống báo cháy tự động đã kết nối.

• 3. Nút thông báo còi báo động: Nhấn nút này để phát lại thông báo còi báo động.

• 4. Nút thông báo kiểm tra FA: Nhấn nút này để phát lại thông báo kiểm tra FA.

• 5. Nút thông báo thử PA: Nhấn nút này để phát lại thông báo thử PA.

• 6. Nút thông báo chế độ chờ khẩn cấp: Nhấn nút này để phát lại thông báo chế độ chờ khẩn cấp

• 7. Nút thông báo an toàn

• 8. Nút thông báo sai

• 9. Nút thông báo sơ tán: Nhấn nút này để phát lại thông báo sai. Nhấn nút này để phát lại thông báo sơ tán. Nhấn nút này để phát lại thông báo an toàn.

• 10. Nút thông báo cảnh báo:Nhấn nút này để phát lại thông báo cảnh báo.

• 11. Đèn báo cháy: Chỉ báo rằng một chương trình phát sóng khẩn cấp đang diễn ra. Đèn báo này sáng khi tín hiệu phát hiện cháy được truyền từ hệ thống báo cháy tự động hoặc khi thông báo khẩn cấp được phát. Bảng thông báo khẩn cấp FV-208EV-AS hoạt động trong phần Hệ thống địa chỉ công cộng khẩn cấp Dòng FV-200. Bảng này không bắt buộc nếu hệ thống chỉ được sử dụng cho mục đích chung là ứng dụng địa chỉ công cộng. Có thể bắt đầu và thiết lập lại chương trình phát sóng khẩn cấp thông qua thao tác tự động hoặc thủ công. FV-208EV-AS bao gồm 8 thông báo khẩn cấp được ghi âm trước là cảnh báo, sơ tán, sai, an toàn để ở lại, chế độ chờ khẩn cấp, kiểm tra PA, kiểm tra FA và còi báo động.

• 12. Đầu nối micro của lính cứu hỏa: Kết nối với micro của lính cứu hỏa (14).

• 13. Nút ấn thông báo khẩn: Giữ công tắc này để thông báo bằng Micro.

• 14. Micro của lính cứu hỏa: Thông báo trong khi giữ Nút ấn thông báo khẩn (13).

• 15. Đèn báo còi: Sáng khi phát lại thông báo còi.

• 16. Đèn báo kiểm tra FA: Sáng khi phát lại thông báo kiểm tra FA.

• 17. Đèn báo kiểm tra PA: Sáng khi phát lại thông báo kiểm tra PA.

• 18. Đèn báo chế độ chờ khẩn cấp: Sáng khi phát lại thông báo chế độ chờ khẩn cấp.

• 19. Đèn báo an toàn: Sáng khi phát lại thông báo an toàn.

• 20. Đèn báo sai: Sáng khi phát lại thông báo sai.

• 21. Đèn báo sơ tán: Sáng khi phát lại thông báo sơ tán.

• 22. Đèn báo cảnh báo: Sáng khi phát lại thông báo cảnh báo.

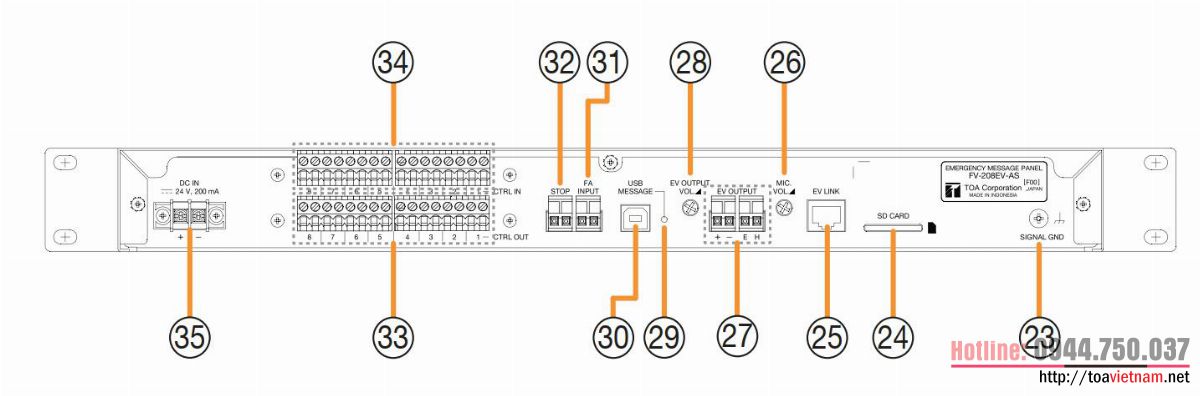

Mặt sau của FV-208EV-AS

• 23. Đầu nối tiếp địa: Kết nối đầu nối này với vỏ máy, tiếp địa nếu phát ra tiếng ồn quá mức khi thiết bị bên ngoài được kết nối với FV-208EV-AS. Điều này có thể làm giảm tiếng ồn.

  Lưu ý: Đầu nối này không dành cho tiếp địa bảo vệ.

• 24. Khe cắm thẻ SD/MMC: Lắp thẻ SD để phát bản tin khẩn cấp từ nguồn thẻ SD. Thẻ SD phải được định dạng là FAT.

• 25. Đầu nối liên kết: Hiện không sử dụng trong hệ thóng FV-200

• 26. Chỉnh âm lượng Micro của lính cứu hỏa: Điều chỉnh âm lượng cho đầu vào Micro của lính cứu hỏa. Xoay nút điều khiển theo chiều kim đồng hồ để tăng âm lượng, trong khi xoay ngược chiều kim đồng hồ để giảm âm lượng.

• 28. Âm lượng đầu ra EV:  Điều chỉnh âm lượng cho tin nhắn khẩn cấp. Xoay nút điều khiển theo chiều kim đồng hồ để tăng âm lượng, trong khi xoay ngược chiều kim đồng hồ để giảm âm lượng.

• 27. Đầu ra EV: Kết nối FV-200PP-AS với đầu nối này.

• 29. Đèn báo giao tiếp USB: Đèn LED sáng sau khi kết nối USB.

• 30. Đầu cuối USB: Kết nối đầu cuối này với PC bằng cáp USB. Với kết nối này, nguồn âm thanh tích hợp có thể được ghi lại. USB này sẽ hiển thị dưới dạng ổ lưu trữ khối. Người dùng có thể thay đổi nguồn âm thanh mà không cần cài đặt phần mềm. Chỉ đơn giản là copy trực tiếp vào thẻ nhớ.

• 31. Kết nối với FV - hệ thống PCCC: Kết nối đầu cuối này với tín hiệu báo cháy được truyền từ hệ thống báo cháy tự động. (Điện áp hở: 24 V DC: dòng điện ngắn mạch: dưới 5 mA; khối đầu cuối 2P).

• 32. Đầu cuối đầu vào dừng - TOP: Chức năng tương tự với nút STOP ở mặt trước. (Điện áp hở: 24 V DC; dòng điện ngắn mạch: dưới 5 mA; khối đầu cuối 2P).

• 33. Đầu cuối đầu ra điều khiển: Sau khi kích hoạt tin nhắn, theo mặc định, đầu cuối này sẽ ở chế độ 'make' cho đến khi phát lại hoàn tất. Có thể lập trình bằng cách đặt tệp config.ini trong bộ nhớ flash. (Đầu ra rơle; điện áp định mức: 24 V DC; dung lượng dòng điện: 8A; khối đầu cuối 2x8P).

• 34. Đầu cuối đầu vào điều khiển: Kết nối đầu cuối này với thiết bị. (Điện áp mở: 24 V DC; dòng điện ngắn mạch: dưới 5 mA; khối đầu cuối 2x8P).

• 35. Đầu cuối nguồn điện DC: Kết nối đầu cuối này với nguồn điện 24 V DC. Nguồn điện được cung cấp từ FV-200PS-AS. (Đầu cuối vít M3; khoảng cách rào cản: 6,4 mm).

Hướng dẫn nạp file âm thanh báo cháy cho FV-208EV-AS

Chuẩn bị trước khi nạp file âm thanh báo cháy vào FV-2008EV-AS

Để nạp file âm thanh báo cháy cho FV-208EV-AS chúng ta cần chuẩn bị

• File âm thanh báo cháy: Dạng MP3 - Có thể sử dụng một số mẫu file có trong link sau https://toavietnam.net/article-317-file-am-thanh-bao-chay.html

• Đổi sang định dạng: MSG01.mp3, MSG02.mp3...MSG08.mp3 tương ứng với 8 bản tin của FV-208EV-AS (phải đúng tên, và định dạng như trên, sai hệ thống không nhận)

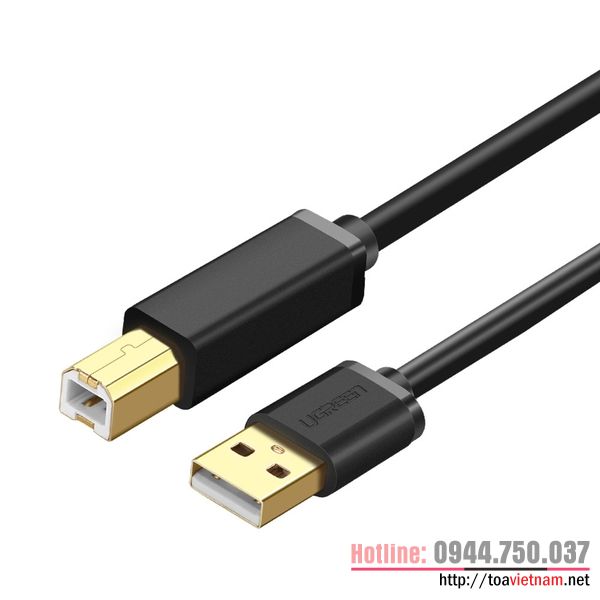

• Một máy tính có cổng USB và cáp USB có đầu vuông (cáp này không đi kèm theo thiết bị - có thể lấy từ máy in)

• FV-208EV-AS đã có sẵn bộ nhớ trong (khoảng 128MB) nên nếu bạn cần dung lượng lớn hơn thì nên chuyển bị thẻ nhớ SSD (max 32GB)

Các nạp file âm thanh báo cháy vào FV-208EV-AS

*Không cắm thẻ nhớ:

• Cắm cáp USB: 1 đầu vào máy tính, 1 đầu vào - không cần Driver, máy tự nhận như cổng 1 USB cắm vào

• Tìm folder: EV20R trong đó có file config.ini (không được xoá - không đổi tiên) và một số file .mp3

• Copy file báo cháy đã chuẩn bị và đã đổi tên (MSG01.mp3, MSG02.mp3) : vào thư mục EV20R và thay thế file mặc định

• Ngắt kêt nối USB

• Thử test chức năng: Ấn nút trước mặt thiết bị, nếu không được, thử tắt/mở lại bộ FV-208EV-AS

*Dùng thẻ nhớ ngoài:

• Cắm cáp USB: 1 đầu vào máy tính, 1 đầu vào - không cần Driver, máy tự nhận như cổng 1 USB cắm ngoài

• Tìm folder: EV20R và copy ra ngoài Desktop

• Cắm thẻ nhớ SSD vào khe cắm, khi đó bộ nhớ trong sẽ không thể truy cập

• Format thẻ nhớ SSD về FAT

• Copy folder EV20R vào thẻ nhớ


• Copy file báo cháy đã chuẩn bị và đã đổi tên (MSG01.mp3, MSG02.mp3) : vào thư mục EV20R và thay thế file mặc định

• Ngắt kêt nối USB

• Thử test chức năng: Ấn nút trước mặt thiết bị, nếu không được, thử tắt/mở lại bộ FV-208EV-AS

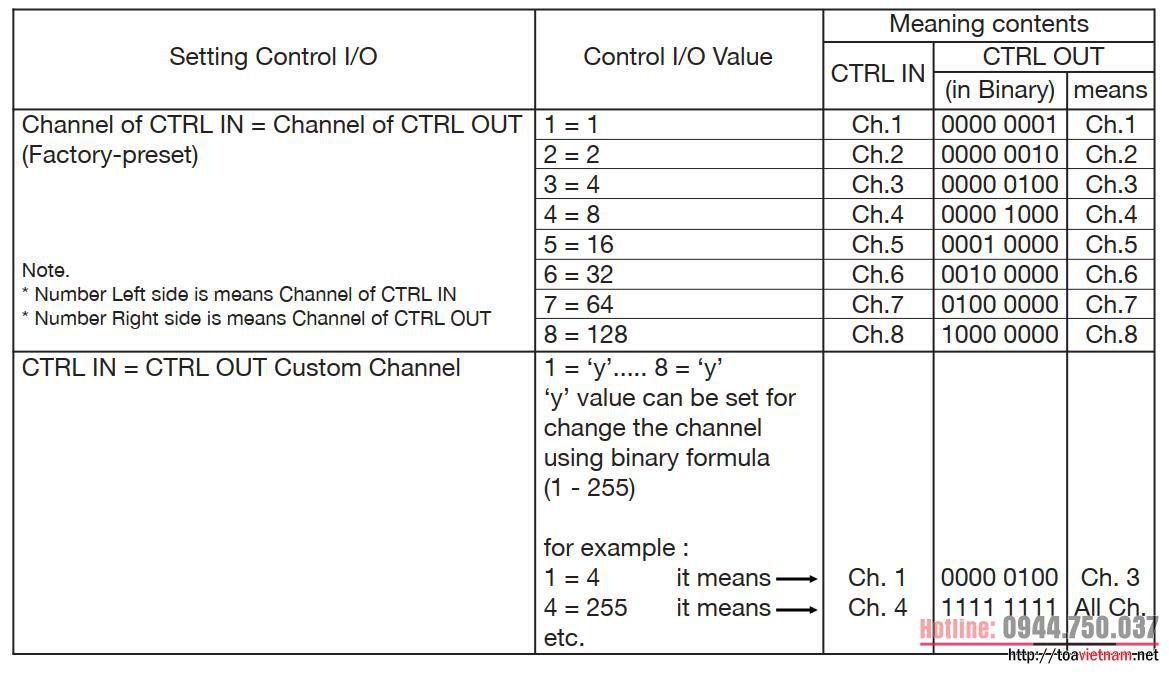

Thay đổi chức năng, cấu hình phát của FV-208EV-AS

Chỉ thay đổi khi đã hiểu rõ chức năng và cấu hình của FV-208EV-AS, vui lòng đọc kỹ hướng dẫn trước khi thay đổi

• Thay đổi chức năng kích hoạt các cổng

• Thay đổi số lần phát bản tin


Chi tiết hơn, vui long đọc hướng dẫn sử dụng đi kèm... phần này chúng tôi không khuyến khích các bạn thay đổi, vui lòng liên hệ kỹ thuật bên nhà cung cấp để được hướng dẫn chi tiết.

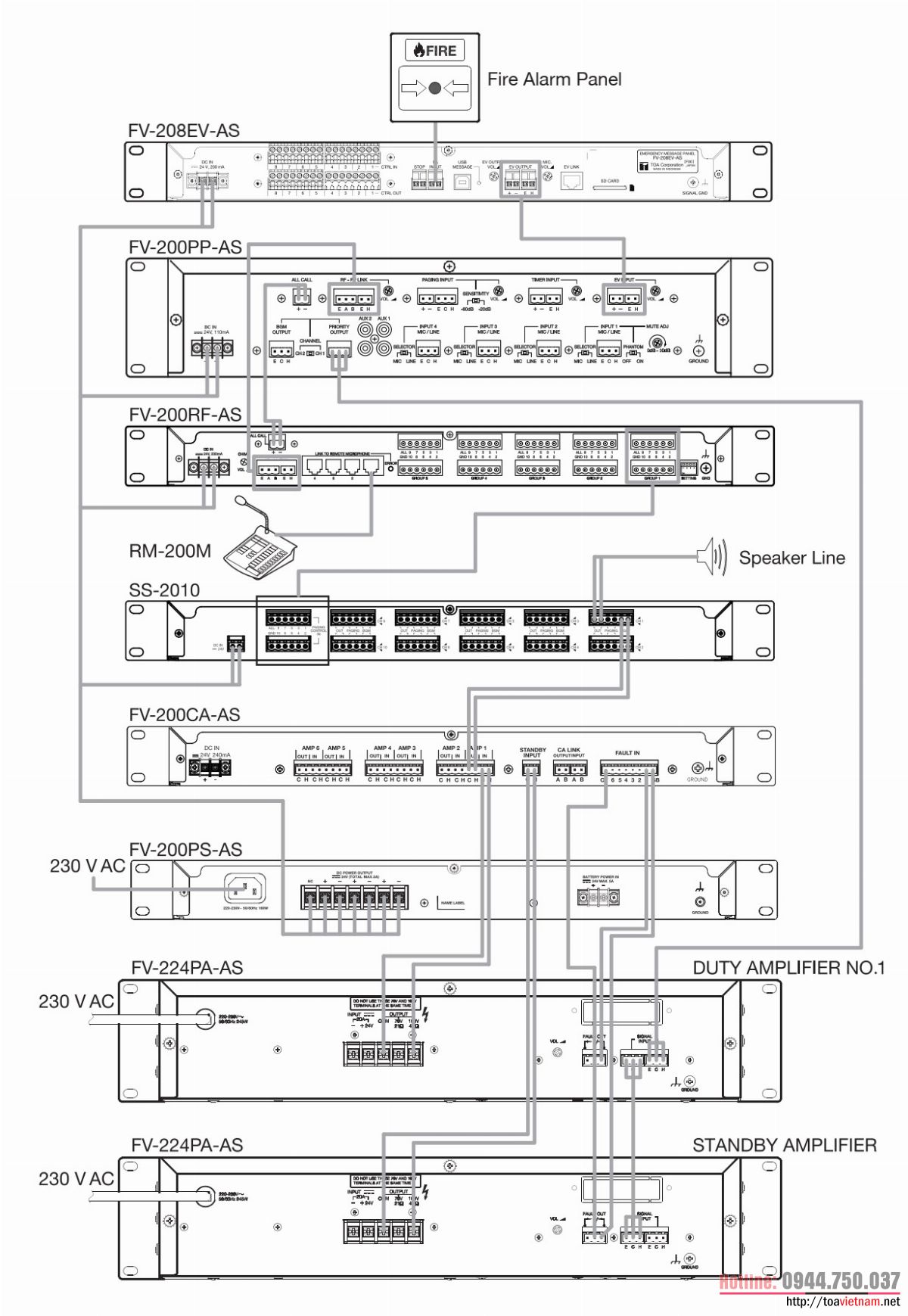

Sơ đồ kết nối FV-208EV-AS trong hệ thống FV-200

Về cơ bản, nối FV-208EV-AS như hình, chúng ta chỉ cần chập phía sau FV-208EV tại vị trí nối "File Alarm Panel" như bên dưới, có tiếng phát ra là đã kết nối đúng
