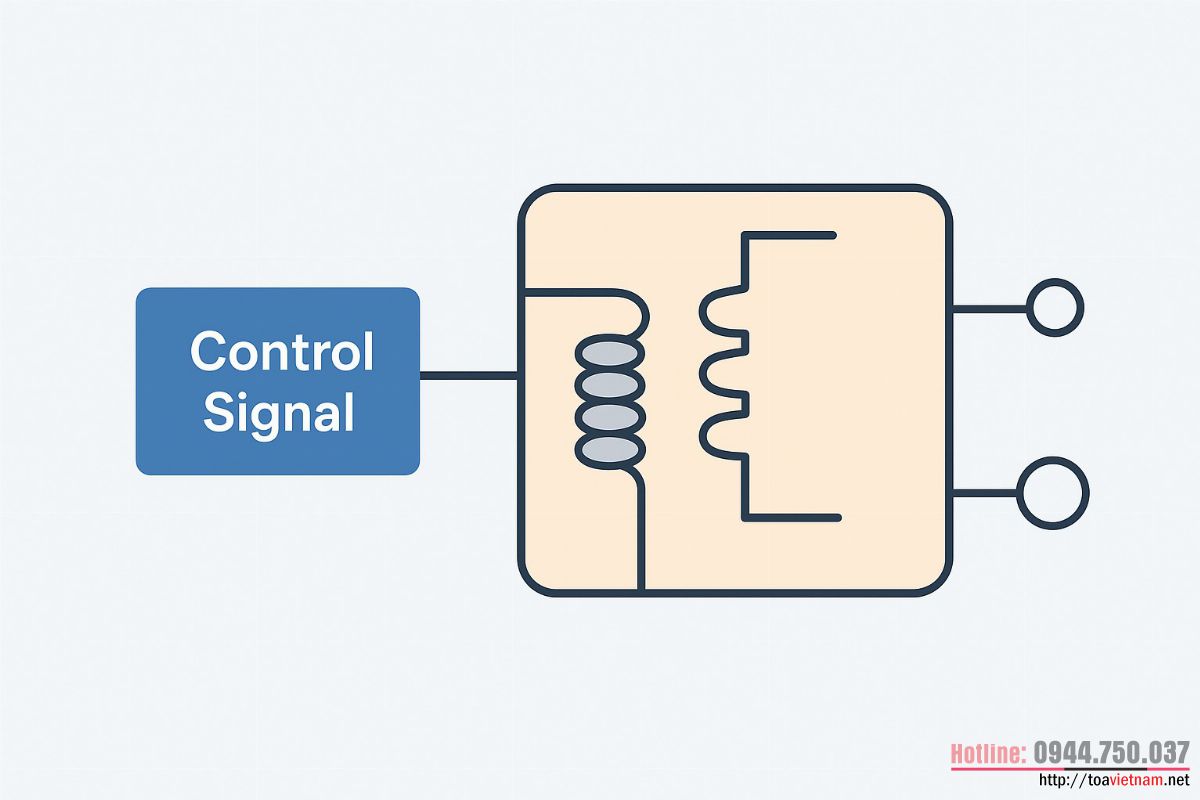

Dry contcat hay còn gọi là tiếp điểm khô đây là một dạng nhận tiếp điểm ngõ vào độc lập với nguồn tín hiệu. Và hiểu đơn giản nó như là một cơ điện hoặc một công tắc cơ đơn giản. Chỉ có chức năng bật/tắt và cách lý hoàn toàn với thiết bị.

Việc cách ly này giúp cho thiết bị không bị hỏng hoặc bị sung điện từ bên ngoài. Giữ thiết bị hoạt động ổn định, lâu dài và dễ dàng thay thế, sửa chữa khi cần

Cấu tạo của Dry contact

Dry contact thường có cấu tạo đơn giản gồm:

Cặp tiếp điểm cơ khí

• Thường làm bằng kim loại dẫn điện tốt (đồng, bạc phủ, hợp kim).

• Khi đóng, hai tiếp điểm chạm nhau để cho phép dòng điện chạy qua.

• Khi mở, tiếp điểm tách rời, dòng điện bị ngắt.

Bộ truyền động (actuator)

• Có thể là rơ-le, công tắc gạt, công tắc hành trình (limit switch), cảm biến, hoặc nút nhấn.

• Chức năng là điều khiển trạng thái đóng/mở của cặp tiếp điểm.

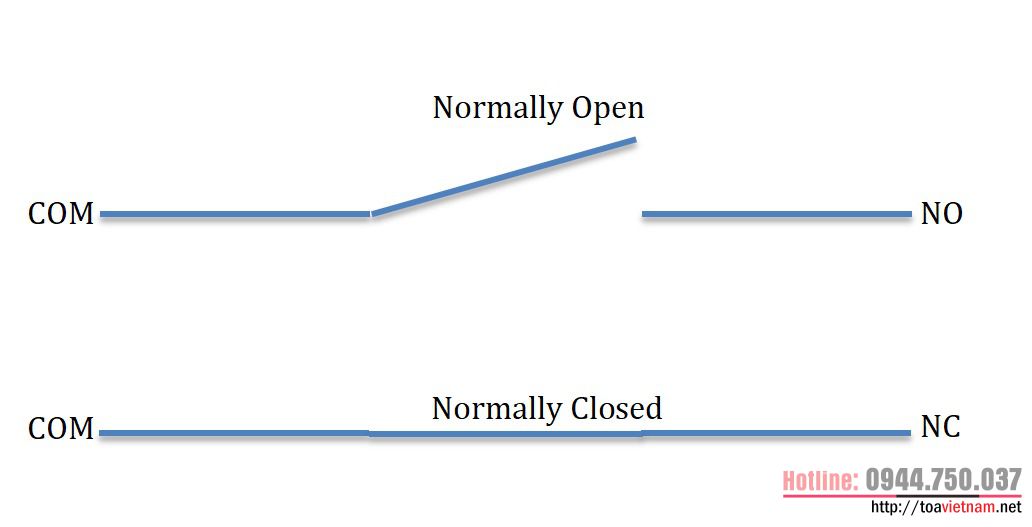

Dạng tiếp điểm của Dry Contact

• NO (Normally Open): Bình thường hở, chỉ đóng khi được tác động.

• NC (Normally Closed): Bình thường đóng, chỉ mở khi tác động.

• Có thể kết hợp thành COM – NO – NC để chọn dùng.

Đặc điểm của dry contac

Điểm mấu chốt là cách điện tuyệt đối: mạch cấp nguồn cho cuộn dây hoàn toàn tách biệt với mạch được đóng bởi các tiếp điểm.

• Không sinh ra điện áp ở đầu ra → mạch ngoài phải tự cấp nguồn.

• Cách ly điện tốt giữa mạch điều khiển và mạch tải.

• Hoạt động giống công tắc thường nhưng thường được tích hợp trong rơ-le, PLC, hệ thống báo cháy, thiết bị an ninh.

Ví dụ: Trong hệ thống báo cháy, một dry contact sẽ đóng lại khi có tín hiệu cháy, lúc đó nguồn 24VDC từ bên ngoài sẽ đi qua tiếp điểm để kích hoạt còi hoặc hệ thống cảnh báo.
