Phone Jack hay còn gọi là cổng 6.3mm (cổng 6ly) được dùng rất phổ biến trong các dòng amply của TOA.
Đặc điểm của Phone Jack
Với Phone Jack, chúng có các đặc điểm như sau
Đây dạng cổng cắm truyền tín hiệu dang Analog
Có thể truyền tín hiệu cân bằng hoặc không cân bằng
Thường dùng cho Micro là chủ yếu
Đơn giản chỉ việc Plug-Play dễ dàng

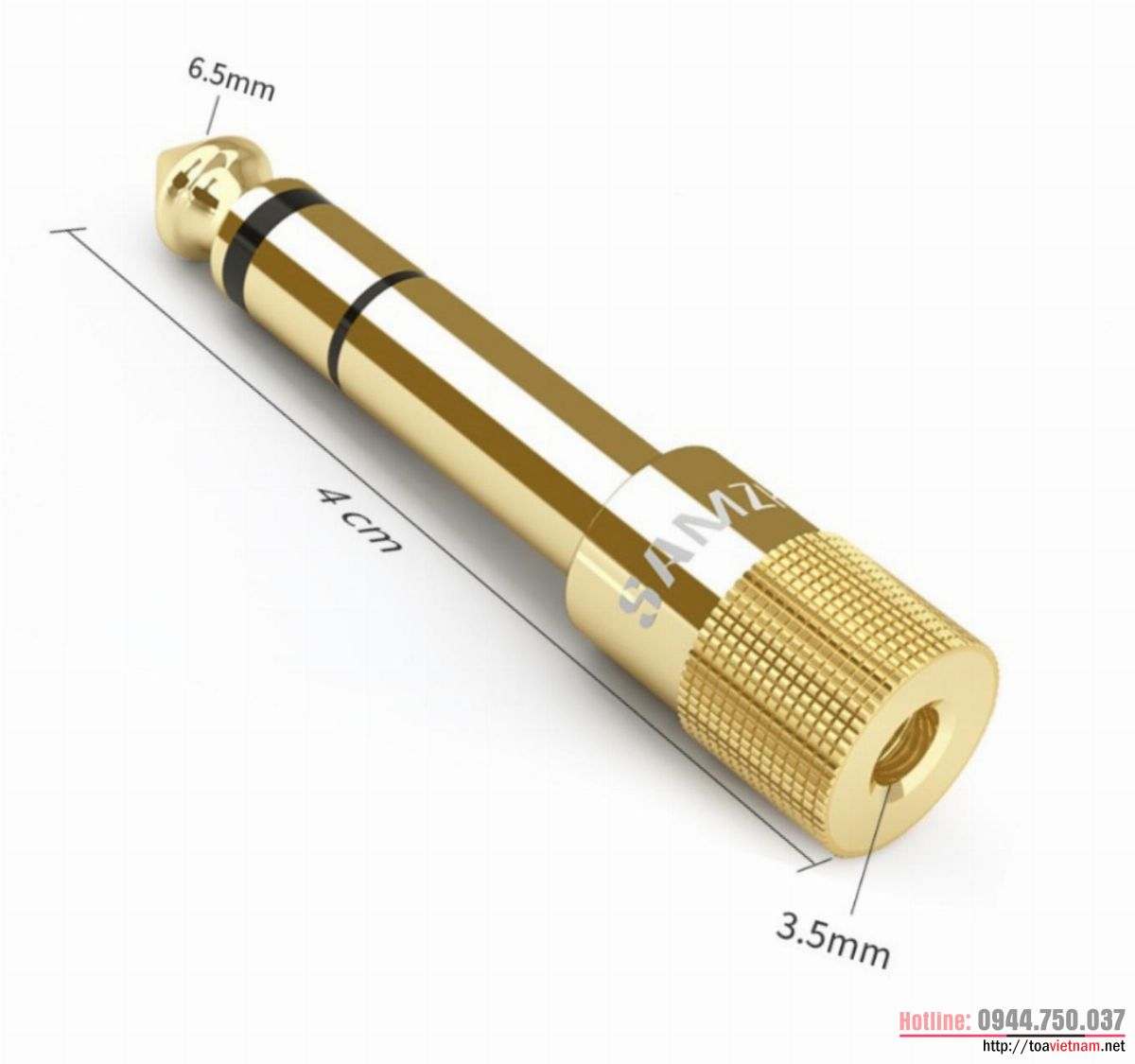

Kích thước 6.35mm và có nhiều biến thể với kích thước và hình dạng nhỏ hơn: Mini Jack dùng cho tai nghe headphone là 3.5mm hoặc 2.5mm
Cấu tạo của Phone Jack
Đường kính: 6.35mm (thường được gọi tròn là 6.3mm hoặc 6 ly)
Chiều dài: thường khoảng 30 – 40mm
Gồm các phần:
Tip (đầu): thường dùng cho kênh trái (âm thanh stereo) hoặc tín hiệu chính (mono)
Ring (vòng): dùng cho kênh phải (nếu stereo)
Sleeve (thân): nối đất (ground)
Có những loại Phone Jack nào
| Abbreviation (full name) | Điểm tiếp xúc | Kiểu ứng dụng | Hình dạng |
|---|---|---|---|
| TS (tip sleeve) | 2 | Truyền âm thanh Mono |  |
| TRS (tip ring sleeve) | 3 | Truyền âm thanh Stereo |  |
| Truyền âm thanh Mono cân bằng | |||
| MIDI | |||
| TRRS (tip ring ring sleeve) | 4 | Tai nghe kèm Micro mono |  |
| Hình ảnh và âm thanh stereo | |||
| TRRRS (tip ring ring ring sleeve) | 5 | Âm thanh stereo (cân bằng) |  |
